Méthodes de calcul de l’IPN pour un mur porteur

EN BREF

  • Déterminer la charge totale supportée par le mur porteur.
  • La section du mur doit être au minimum de 50 cm de large.
  • Pour des ouvertures : prendre en compte la largeur de la porte (ex. ~80 cm).
  • Consulter un abaque pour les charges maximales supportées par l’IPN.
  • Respecter un repos de 15 à 20 cm sur chaque mur porteur.
  • Utiliser deux demi-poutres pour des ouvertures dépassant les 2,5 mètres.
  • Consulter un tableau de charge IPN pour les poids admissibles.

Le calcul de l’IPN pour un mur porteur est une étape cruciale dans la conception et la réalisation de structures fiables et durables. L’IPN, ou profil en I, est une poutrelle en acier conçue pour supporter des charges importantes, et son utilisation nécessite de bien comprendre les forces en jeu. Afin d’assurer une stabilité et une sûreté maximales, il est essentiel d’évaluer avec précision les charges que le mur porteur doit supporter. Cette évaluation passe par une série de calculs qui prennent en compte différents paramètres, tels que la section du mur, les dimensions de l’ouverture envisagée et la configuration de la structure. En maîtrisant ces méthodes de calcul, les professionnels du bâtiment peuvent garantir des travaux de qualité, conformes aux exigences de sécurité et de durabilité.

découvrez notre guide complet sur le calcul des ipn pour les murs porteurs. apprenez les étapes essentielles pour dimensionner et renforcer vos structures en toute sécurité, tout en respectant les normes de construction en vigueur.

Dans le domaine de la construction, le calcul de l’IPN pour un mur porteur est une étape clé, garantissant la solidité et la stabilité des structures. Cet article propose un guide complet sur les différentes méthodes de calcul, permettant ainsi aux professionnels du bâtiment de démarrer leurs travaux en toute sérénité.

Qu’est-ce qu’un IPN et à quoi sert-il ?

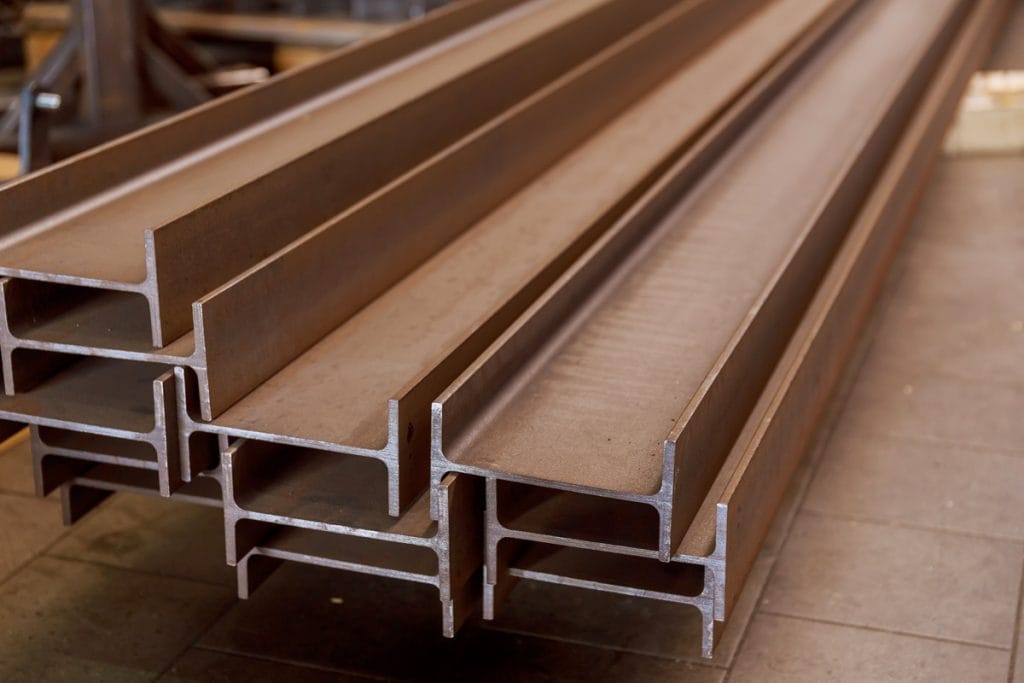

L’IPN, ou profilé en I, est une poutre en acier très utilisée dans le bâtiment. Son rôle principal est de supporter des charges appliquées sur un mur porteur et de garantir la pérennité des constructions.

Voir aussi :  Qu'est-ce qu'un cuvelage de sous-sol ?

Quel est le principe de fonctionnement de l’IPN ?

Le principe de l’IPN repose sur la distribution des charges sur sa surface. Cette poutre est particulièrement efficace pour résister à la flexion, grâce à sa forme en I qui confère une grande résistance avec un poids réduit.

Quels sont les différents types d’IPN ?

  • IPN normal : Profil standardisé utilisé pour la plupart des applications.
  • IPE : Profil à flans plus larges, adapté aux charges plus sévères.
  • IPN en acier inoxydable : Utilisé dans des environnements corrosifs.

Comment réaliser le calcul de l’IPN pour un mur porteur ?

Le calcul de l’IPN pour un mur porteur implique plusieurs étapes fondamentales qui permettent de déterminer les dimensions et la section des poutres nécessaires.

Quelle est la première étape du calcul ?

La première étape consiste à déterminer la charge totale que le mur porteur doit supporter. Cela inclut :

  • Le poids des matériaux de construction.
  • Les charges permanentes (comme les planchers).
  • Les charges d’utilisation (mobilier, occupants, etc.).

Comment utiliser des abaques pour le calcul ?

Une fois la charge totale déterminée, il est possible de se référer à des abaques qui indiquent les charges maximales que la poutre IPN peut supporter. Ces abaques se présentent sous forme de tableaux et sont essentiels pour valider les choix de poutres en fonction de leur section.

Avertissement : Assurez-vous que le mur porteur ait au moins 50 cm de section pour la réalisation de ce type de calcul.

Quelles sont les distances de repos recommandées pour l’IPN ?

Pour garantir une stabilité optimale, l’IPN doit reposer sur les murs porteurs. Voici quelques recommandations :

Voir aussi :  Punaise de lit morte : comment la reconnaître et agir rapidement ?

Quelle est la distance minimale de repos ?

Il est recommandé que l’IPN repose sur 15 à 20 cm de chaque côté du mur porteur. Cette distance peut varier selon la charge supportée.

Que faire en cas d’ouverture supérieure à 2,5 mètres ?

Pour les ouvertures dépassant 2,5 mètres, l’utilisation de deux demi-poutres est conseillée. Cela consiste à diviser la charge en deux, facilitant ainsi la gestion des efforts.

Comment choisir son IPN pour un mur porteur ?

Le choix de l’IPN adéquat dépend de plusieurs facteurs, notamment la portée, la charge et les spécificités architecturales.

Quels critères prendre en compte ?

  • La portée souhaitée : un IPN de 3 mètres ne nécessitera pas les mêmes caractéristiques qu’un IPN de 4 mètres.
  • Le type de charges : charges permanentes ou mobiles influencent le choix du profil.
  • Les matériaux adjacents : Vérifiez la compatibilité de l’IPN avec les matériaux du mur porteur.

Quels sont les tableaux de charge IPN à consulter ?

Les tableaux de charge fournissent des indications précises sur le poids maximum qu’un profil IPN peut supporter. Ces documents sont essentiels pour une conception sûre et efficace.

Quelles méthodes de calcul peuvent être utilisées ?

Plusieurs méthodes de calcul existent pour déterminer la section de l’IPN à utiliser pour un mur porteur.

Quelles sont les méthodes analytiques ?

Les méthodes analytiques reposent sur des formules de calcul basées sur les lois de la mécanique des matériaux. Elles permettent d’aboutir à des résultats précis et adaptés aux spécificités du projet.

Peut-on utiliser des logiciels pour le calcul d’IPN ?

De nombreux logiciels de calcul sont disponibles, facilitant ainsi le dimensionnement de l’IPN. Ces outils sont souvent gratuits ou proposés par des plateformes d’ingénierie.

Comment poser une poutre IPN sur un mur porteur ?

La pose d’une poutre IPN nécessite certaines précautions pour garantir sa fonctionnalité et sécurité.

Voir aussi :  Schéma d'un toit plat en bac acier : conception et détails

Quelles étapes suivre pour la pose ?

  1. Préparer l’ouverture du mur.
  2. Placer des étaiements pour soutenir la structure pendant la pose.
  3. Positionner l’IPN sur le mur, en respectant les distances de repos.
  4. Fixer solidement la poutre avec des haubans ou des boulons.

Quelles vérifications effectuer après la pose ?

Après la pose, il est crucial de vérifier la verticalité et l’horizontalité de l’IPN, ainsi que sa capacité à supporter les charges sans déformation excessive.

Comment mesurer les charges admissibles sur une poutre IPN ?

La capacité de charge admissible doit être calculée avec prudence pour assurer la durabilité de la structure. Des tableaux de calculs spécifiques doivent être consultés.

Quelles sont les charges à considérer ?

  • Charges permanentes : poids des murs, plafonds, etc.
  • Charges variables : mobilier, équipements divers.
  • Facteurs environnementaux : neige, vent si applicable.

Comment interpréter les tableaux de charges ?

Ces tableaux montrent, en fonction de la longueur et du type d’IPN, les charges maximales supportées. Une interprétation correcte est essentielle pour éviter tout risque de surcharge.

Consulter nos tableaux de charge IPN.

découvrez comment réaliser le calcul d'un ipn pour un mur porteur, étape par étape. obtenez des conseils pratiques, des méthodes de calcul et des informations sur les normes à respecter pour assurer la solidité et la sécurité de votre projet de construction.

FAQ sur les méthodes de calcul de l’IPN pour un mur porteur

Comment calculer l’IPN d’un mur porteur ?

Pour réaliser le calcul de l’IPN d’un mur porteur, il est essentiel de commencer par déterminer la charge totale que le mur soutient. Cela comprend le poids des matériaux et les charges vivantes. Une fois ces données établies, on se réfère à des abaques qui indiquent les charges maximales supportées par la poutrelle.

Quelles sont les dimensions minimales requises pour un mur porteur ?

En général, la section du mur doit avoir une largeur minimale de 50 cm. Pour des ouvertures telles que des portes, il est recommandé de ne pas excéder une largeur d’environ 80 cm afin de conserver une intégrité structurelle suffisante.

Quel est le repos admissible pour un IPN sur un mur porteur ?

Il est conseillé qu’un IPN repose sur une distance de 15 à 20 cm de chaque côté du mur porteur. Cette distance peut cependant varier en fonction de la charge appliquée et de la nature des matériaux utilisés.
