EN BREF
|
Lorsque vous souhaitez comment faire un schéma électrique, il est essentiel de suivre une méthode structurée pour garantir la clarté et la précision. Pour faire schema electrique, commencez par identifier tous les éléments nécessaires, tels que les disjoncteurs et les interrupteurs, afin de bien les intégrer dans votre dessin tableau électrique. Une fois que vous avez rassemblé tous les composants, vous pouvez comment dessiner un schéma électrique en utilisant des symboles standardisés.
Enfin, le schéma d un tableau électrique doit être simple à lire et à comprendre afin de faciliter les futures interventions. En respectant ces étapes, vous serez en mesure de créer un schéma efficace qui répondra à vos besoins électriques tout en respectant les normes de sécurité.
Vous avez un projet d’installation électrique en tête et vous vous demandez comment réaliser le schéma électrique de votre tableau ? C’est une étape cruciale pour garantir la sécurité et la fonctionnalité de votre réseau électrique. Dans cet article, nous allons explorer les étapes essentielles pour créer ce schéma, en vous donnant des astuces pour cartographier tous les éléments de votre installation. Que vous soyez novice en la matière ou que vous souhaitiez peaufiner vos compétences, nous vous guiderons à travers le processus de manière simple et accessible.
Salut les amis ! Si vous vous demandez comment réaliser le schéma électrique d’un tableau, vous êtes au bon endroit. Dans cet article, je vais te guider étape par étape pour que tu puisses créer un schéma clair et efficace. Prêt à devenir un pro du câblage électrique ? Allez, c’est parti !

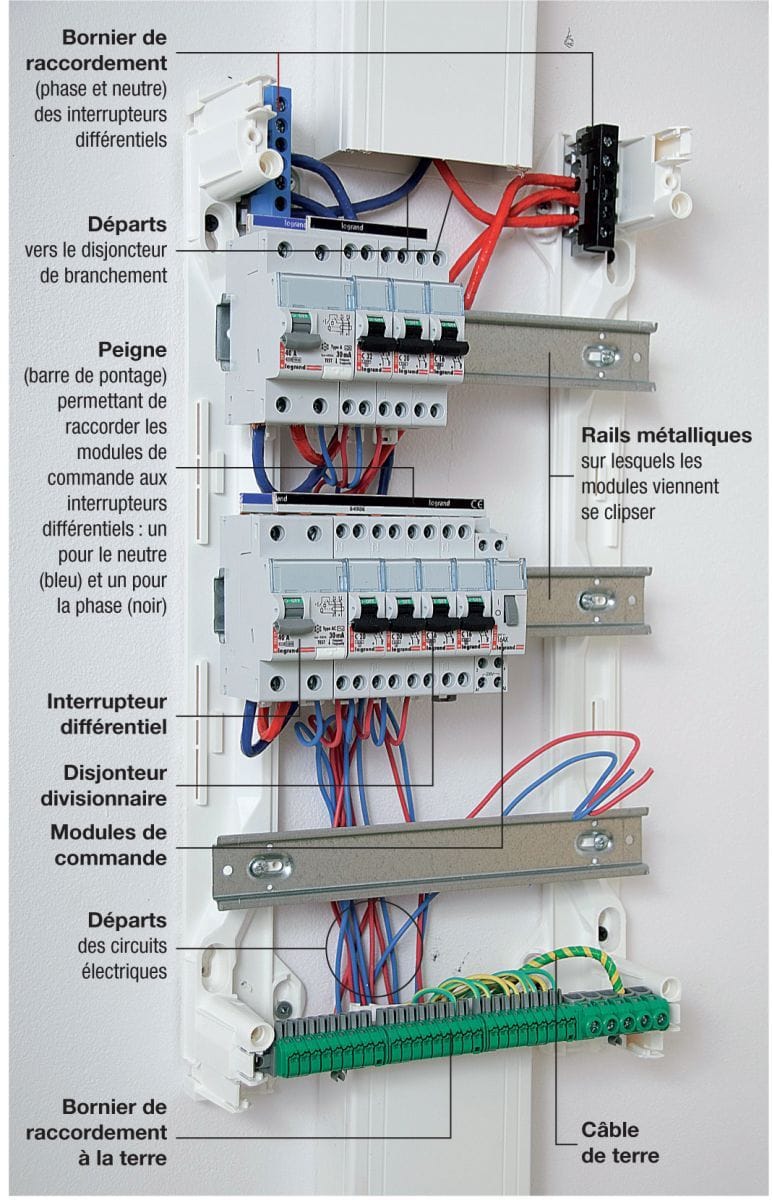

Quels sont les éléments constitutifs d’un tableau électrique ?
Que doit-on inclure dans le schéma ?
Avant de te lancer, il faut d’abord comprendre quels éléments doivent apparaître sur le schéma. Voici une petite liste pour te guider :
- Disjoncteurs : Ils protègent les circuits.
- Interrupteurs : Pour contrôler l’éclairage et les prises.
- Bornes de raccordement : Pour relier les fils.
- Raccords PE : Pour la terre, très important !
Comment les représenter sur le schéma ?
Chaque élément a un symbole standard. Par exemple, un disjoncteur est souvent représenté par un rectangle avec des barres. Assure-toi de te référer à un guide de symboles électriques pour être sûr de ne pas faire d’erreurs.
Comment planifier le câblage de ton installation ?
Quelle méthode de planification utiliser ?
Avant de tracer ton schéma, prends un moment pour réfléchir à la répartition des circuits. Voici quelques étapes :
- Dessine l’emplacement des prises et des interrupteurs.
- Identifie les circuits à protéger avec des disjoncteurs différents.
- Établis un tableau récapitulatif des équipements.
Combien de disjoncteurs dois-je prévoir ?
En général, pour une installation classique, prévois plusieurs disjoncteurs pour les prises de courant et d’autres pour l’éclairage. Une règle de base : un disjoncteur par circuit. Pas de panique, tu peux consulter ce schéma de câblage pour mieux visualiser !
Quels outils utiliser pour réaliser le schéma électrique ?
Quels logiciels peuvent m’aider ?
Pas besoin d’inventer la roue, utilise un logiciel de schéma comme Autocad ou même des outils en ligne adaptés ! Des logiciels tels que ceux trouvés sur ce site peuvent te simplifier la tâche. Si tu préfères le bon vieux papier, pas de soucis non plus !
Comment dessiner à la main un schéma efficace ?
Si tu es un adepte du papier et crayon, voici quelques conseils :
- Utilise une règle pour des lignes droites.
- Adopte des symboles clairs et connus.
- Évite de surcharger ton schéma, reste simple !
Comment respecter les normes électriques lors de la création du schéma ?
Quelles normes doivent être suivies ?
En matière d’électricité, la norme NF C 15-100 est incontournable. Assure-toi que ton schéma respecte ces exigences pour éviter les risques d’accidents. Pour des détails supplémentaires, je te recommande ce guide utile.
Les risques à éviter
Du câblage mal fait peut causer des courts-circuits et même des incendies. Pense à ces petits rappels :
- Vérifie les connexions.
- Ne surcharge pas les circuits.
- Utilise du matériel homologué.
Comment tester ton schéma électrique ?
Quelle méthode de test utiliser ?
Une fois le schéma fait, il est crucial de le tester. Un multimètre peut t’aider à vérifier la continuité et la tension des circuits. N’hésite pas à consulter un électricien si c’est ta première fois. Parfois, un expert peut voir ce qui t’échappe !
Comment corriger les erreurs ?
Si tu tombes sur des erreurs (ce qui arrive même aux pros), il faudra les corriger avant de mettre ton tableau sous tension. Voici quelques étapes :
- Revoir chaque connexion.
- Vérifier les phases et la terre.
- Assurer que chaque circuit soit déjà protégé par un disjoncteur.
Quels conseils pour simplifier la lecture de ton schéma ?
Comment rendre le schéma accessible ?
Même si tu es un as du câblage, pense à ceux qui utiliseront ton schéma. Assure-toi que l’agencement soit logique et bien espacé. Utilise des couleurs différentes pour chaque circuit, ça rend tout beaucoup plus facile à lire !
Quelles astuces pour amélioration future ?
Tiens-toi à jour avec les nouvelles technologies dans le domaine ! Le monde de l’électricité évolue constamment et il est bon de rester informé. Des sites comme Legrand offrent des ressources intéressantes pour te donner un coup de pouce.
FAQ sur la réalisation du schéma électrique d’un tableau
Comment débuter la création d’un schéma électrique ?
Pour commencer, il est crucial de représenter tous les éléments de votre installation électrique. Cela inclut les interrupteurs, les disjoncteurs, ainsi que les câbles réalisés. Pensez à établir la logique de câblage.
Quels outils sont recommandés pour faire un schéma électrique ?
Il existe divers outils, des applications dédiées aux logiciels de dessin technique. Choisissez un outil qui répond à vos besoins et qui vous permet de travailler facilement et de manière précise.
Comment s’assurer que mon schéma respecte les normes ?
Pour être en conformité, assurez-vous que votre schéma est réalisé selon la norme NF C 15-100. Cette norme définit les règles de sécurité à respecter lors de l’installation électrique dans les maisons.
